Bereken een eerste lay-out op basis van muurbreedte, aantal armaturen en geteste bundeldekking en bevestig deze vervolgens op het werkelijke oppervlak. Alleen gelijke tussenafstanden garanderen nog geen gelijkmatige muur. Optiek, offset, kanteling, montagehoogte, oppervlakreflectie en dimcurve beïnvloeden allemaal het resultaat. Gebruik de formule als planningsschatting en een camera of lichtmeter om de definitieve lay-out goed te keuren. In mijn ervaring met bruiloften, privé-evenementen en zakelijke opstellingen hangt het eindresultaat altijd af van de locatie zelf. Muurkleur, plafondhoogte, beschikbare vloeroppervlakte en omgevingsverlichting kunnen de tussenafstand die het beste werkt volledig veranderen, zelfs bij gebruik van dezelfde armaturen.
Welke metingen zijn nodig?
Meet de verlichte muurbreedte, zichtbare hoogte en beschikbare terugzetafstand. Noteer de bundel- of veldinformatie van het armatuur uit de exacte handleiding, niet van een verwant model. Noteer of de installatie op de vloer is gemonteerd, van bovenaf is gemonteerd of is ingebouwd, omdat elk daarvan de nuttige verdeling verandert.
Maak een testzone met één armatuur op de beoogde offset en kanteling. Markeer de nuttige breedte waar de output acceptabel blijft, exclusief de zwakke buitenrand. Die geteste breedte is nuttiger dan de nominale bundelhoek voor het bepalen van de tussenafstand van een evenementenwand. Voor evenementinstallaties raad ik ook aan de opstelling te controleren vanuit het standpunt van de gasten. Een lay-out die er direct voor de muur perfect gelijkmatig uitziet, kan er heel anders uitzien vanaf de zijkanten van de zaal of via een camera tijdens een bruiloft of zakelijk evenement.
Gebruik de SHEHDS wallwash-collectie om kandidaten te vergelijken en verifieer vervolgens de exacte variant voordat u de dekking vastlegt.
Welke tussenafstandsformule geeft een eerste schatting?
Begin voor een gelijkmatig verdeelde rij met overeenkomende eindmarges met:
Hart-op-hartafstand = verlichte breedte ÷ aantal armaturen
Plaats het eerste en laatste armatuur een halve tussenafstandseenheid van de uiteinden. Voor een muur van 6 m en zes armaturen is de eerste schatting 1 m tussen de harten, met eindmarges van 0,5 m. Deze rekensom verdeelt alleen posities; hij voorspelt geen uniformiteit. Dit betekent niet dat één armatuur automatisch één meter muur dekt. De werkelijke bruikbare tussenafstand moet mogelijk aanzienlijk kleiner of groter zijn, afhankelijk van de optiek, de afstand tot de muur en de vereiste helderheid.
Als u een symmetrische bundelhoek en worpafstand kent, is de geometrische lichtvlek:
Breedte van de lichtvlek = 2 × worpafstand × tan(bundelhoek ÷ 2)
Echte wallwashers kunnen asymmetrische optiek, meerdere emitters of een veldhoek gebruiken die verschilt van de bundelhoek. Gebruik de formule om een test te plannen, niet om fotometrische gegevens te overschrijven.
Hoeveel overlap verwijdert donkere banden?

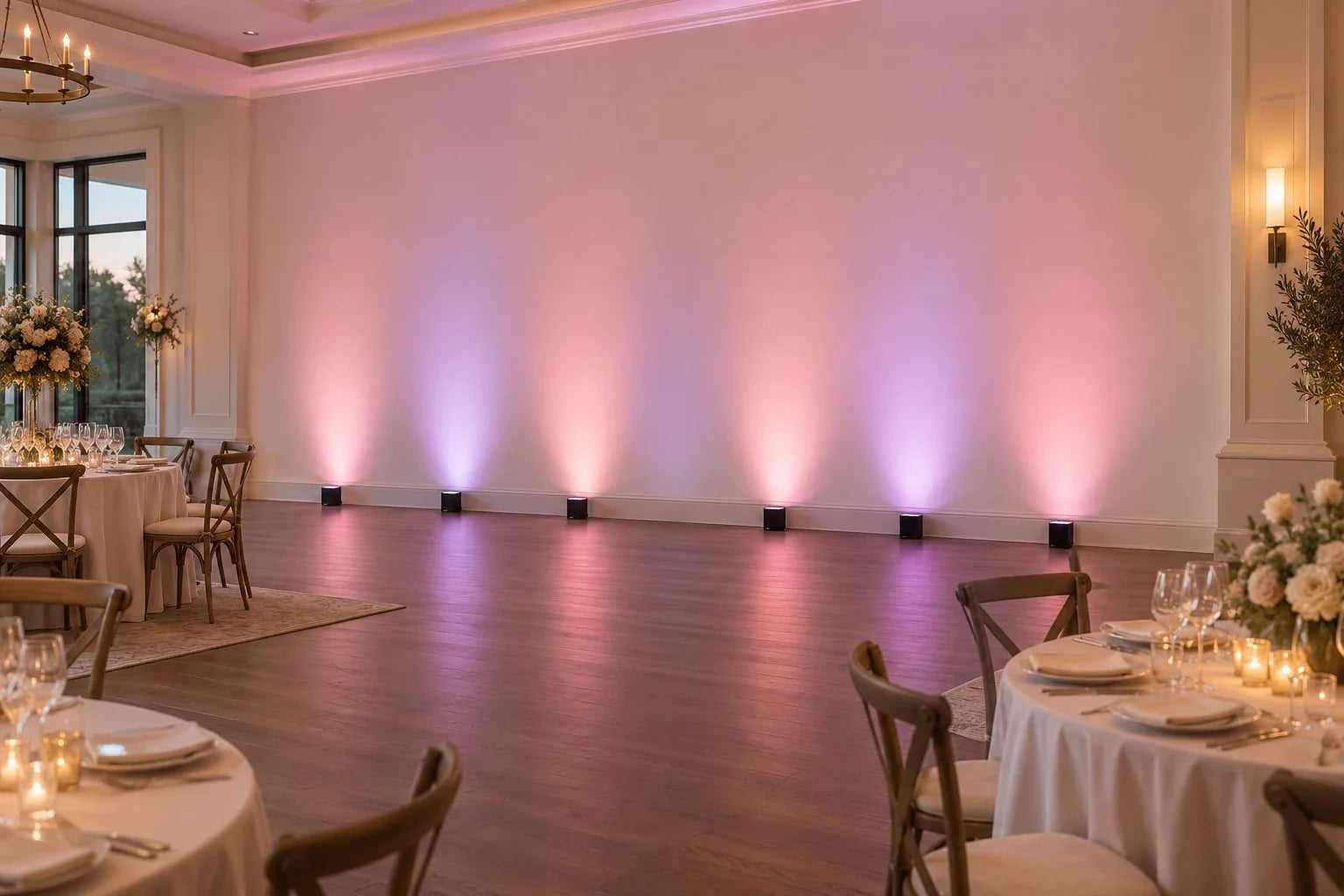

Streef ernaar dat aangrenzende nuttige lichtvlekken elkaar overlappen voordat een van beide in zijn zwakke rand valt. Begin met een hart-op-hartafstand die kleiner is dan de geteste nuttige breedte. Fotografeer de muur met een vaste belichting en vergelijk vervolgens de heldere centra en naden. Verplaats de armaturen dichter bij elkaar of verder van de muur totdat de banden in elkaar overvloeien. Voor bruiloften en decoratieve uplighting geef ik meestal de voorkeur aan een lichte visuele overlap in plaats van te proberen de afstand tussen armaturen te maximaliseren. Het doel is niet om zo weinig mogelijk armaturen te gebruiken, maar om een gladde en premium uitziende muur te krijgen.
De richtlijn van ERCO voor zijn lens-wallwashers gebruikt een muurafstand van ongeveer een derde van de ruimtehoogte en een tussenafstand tot 1,3 keer die afstand. Die waarden beschrijven specifieke wallwasher-optiek, niet een universele formule voor evenementenverlichting. Lees de opstellingsrichtlijn van de fabrikant als een voorbeeld van waarom productspecifieke verdelingen de lay-out bepalen.
Voer voor draagbare RGB-armaturen de test ter plaatse uit in de kleur en op het niveau die voor de show zijn gepland. Verschillende kanalen produceren mogelijk niet dezelfde ervaren helderheid, en de reactie van de camera kan naden onthullen die minder zichtbaar zijn voor het oog. Dit valt vooral op bij verzadigde kleuren. Een tussenafstand die in wit uniform lijkt, kan donkere zones onthullen bij het overschakelen naar diepblauw, rood of paars. Ik raad daarom aan om ten minste de hoofdkleuren te testen die daadwerkelijk tijdens het evenement worden gebruikt.
Hoe beïnvloeden terugzetafstand en kanteling de uniformiteit?
Een grotere terugzetafstand verbreedt meestal de dekking en verzacht overgangen, maar gebruikt meer vloeroppervlakte en kan licht op het plafond of het publiek morsen. Dicht bij de muur blijven benadrukt textuur en imperfecties. Te steil kantelen kan een heldere basis en een donker bovenste gebied creëren. Dit kan nuttig zijn op stenen muren of architectonische elementen wanneer textuur bewust deel uitmaakt van het ontwerp, maar op een ongelijke of beschadigde muur kan het imperfecties veel zichtbaarder maken.
Zet alle armaturen op dezelfde kanteling met een referentiemarkering. Als de muurhoogte belangrijk is, inspecteer dan horizontale banden in de onderste, middelste en bovenste secties. Pas offset en kanteling aan voordat u dimniveaus per armatuur wijzigt; individuele correcties kunnen een slechte geometrie verbergen en latere cues ingewikkelder maken.
De SHEHDS 18x18W RGBWA+UV wallwash-bar kan met deze testmethode worden geëvalueerd. Bevestig de actuele afmetingen, bedieningsmodi en fotometrische informatie van de exacte unit. Welk model ook wordt gebruikt, hetzelfde principe geldt: test het werkelijke armatuur op de werkelijke locatie voordat u de tussenafstand definitief maakt.
Wat is de snelste correctiemethode op locatie?
- Zet elk armatuur op dezelfde kleur, hetzelfde niveau en dezelfde kanteling.
- Schakel omgevingsverlichting uit die niet tijdens het evenement wordt gebruikt.
- Fotografeer de volledige muur met vaste belichting en witbalans.
- Markeer donkere naden en heldere centra op de lay-out.
- Pas tussenafstand of terugzetafstand aan in gelijke stappen.
- Herhaal de foto en sla de goedgekeurde cue op.
- Controleer het resultaat opnieuw zodra de decoratieve en omgevingsverlichting van de ruimte actief is.
Als de locatie-indeling gelijke tussenafstanden onmogelijk maakt, geef dan prioriteit aan de gefotografeerde focuszone en documenteer de uitzonderingen. Voeg pas een tweede rij toe na controle van stroom, aansturing, zichtlijnen en montagegoedkeuring.
Veelgestelde vragen
Is het aantal armaturen gelijk aan muurbreedte gedeeld door bundelbreedte?
Dat is slechts een eerste schatting. Gebruik de geteste nuttige breedte en neem overlap, eindmarges en oppervlakterespons mee.
Waarom zijn er donkere plekken bij gelijke tussenafstand?
De nuttige lichtvlekken overlappen mogelijk niet, of kanteling, output en oppervlakreflectie kunnen verschillen. Gelijke hart-op-hartafstanden kunnen die variabelen niet corrigeren.
Moeten de eindarmaturen op de muurranden staan?
Meestal staan ze binnen de randen zodat een halve dekkingszone elk uiteinde bereikt. Bevestig dit met de werkelijke bundelvorm.
Kan ik wallwash-modellen mengen?
Het mengen van optiek, kleurmotoren en dimcurves maakt uniformiteit moeilijker. Groepeer overeenkomende armaturen wanneer een gelijkmatig resultaat het doel is.
Hoe ver moeten wallwash-lampen van de muur staan?
Er is geen universele afstand. Begin met de aanbevelingen van de fabrikant van het armatuur wanneer deze beschikbaar zijn en pas de terugzetafstand vervolgens aan op basis van muurhoogte, optiek en het gewenste visuele effect. Een grotere afstand creëert over het algemeen een gladdere wash, terwijl het plaatsen van het armatuur dicht bij de muur een uitgesprokener verticaal en textuurrijk effect creëert.
Is een telefooncamera voldoende voor testen?
Deze kan zichtbare banden onthullen als belichting en witbalans vergrendeld zijn. Een lichtmeter en gekalibreerde camera bieden beter herhaalbare metingen.
Keur de muur goed, niet de spreadsheet
De formule creëert een schoon startraster. Het uiteindelijke antwoord komt uit productspecifieke gegevens en een herhaalbare test op het werkelijke oppervlak. Voor gecontroleerde cueing sluit u de goedgekeurde lay-out aan via een geschikte DMX-controller en slaat u de geteste status op. Voor mij is de belangrijkste regel eenvoudig: berekeningen helpen bij de voorbereiding van de installatie, maar het oog neemt altijd de uiteindelijke beslissing. Bij evenementenverlichting is een technisch correcte lay-out alleen succesvol als deze er goed uitziet in de werkelijke ruimte.
